实验简介：
本实验涵盖了不同种类注塑模具的结构特点、运动原理等知识点，要求系统模块多样、界面友好、交互手段丰富，能充分满足个性化学习需求。
作为教学中的重点和难点，注塑模具结构精密、复杂多样、价格高昂，并且每套模具结构复杂、零件数量多，拆装分析难度较大，有限的实验课课时无法实现对所有模具进行深入学习和研究。目前教学中因课时所限，只能针对少部分模具进行深入讲解。建立模具结构及其成型过程运动虚拟仿真实验，与实验室中的实体模具相结合，“虚实结合，逐步深化”，线上线下相结合，可以大大提高模具课程的教学质量与效率。
实验背景：
建立实验室每套模具的三维数字化模型。设计虚拟拆装系统，与复杂的、高难度的实际模具拆装相配套，实现对模具结构拆装、运动仿真演示，让操作者全面、仔细地观察模具结构。通过装配可以发现零件尺寸及零件间关系是否正确，当零件修改时，装配模型也自动更新。创建模具中相关标准件及非标准件库，学生可根据课堂考核要求，自主设计、拼装模具。建立成型过程运动仿真系统，从重要机构运动和整模运动两方面剖析每套模具的运动特点，学习模具的工作原理。
设计原则：
1.三板模展示虚拟仿真实验：
（1）三板模爆炸展示：三板模又名细水口模或双分型面模，它是基础模架的其中一种。与两模板相比，多了一块流到推板，并且流道推板和定模板可以运动。三板模具有双分型面，主要用于成品表面针点进胶点偏心。三板模又分为细水口模和简化细水口模两种类型，区别在于简化细水口模少了四根导柱。

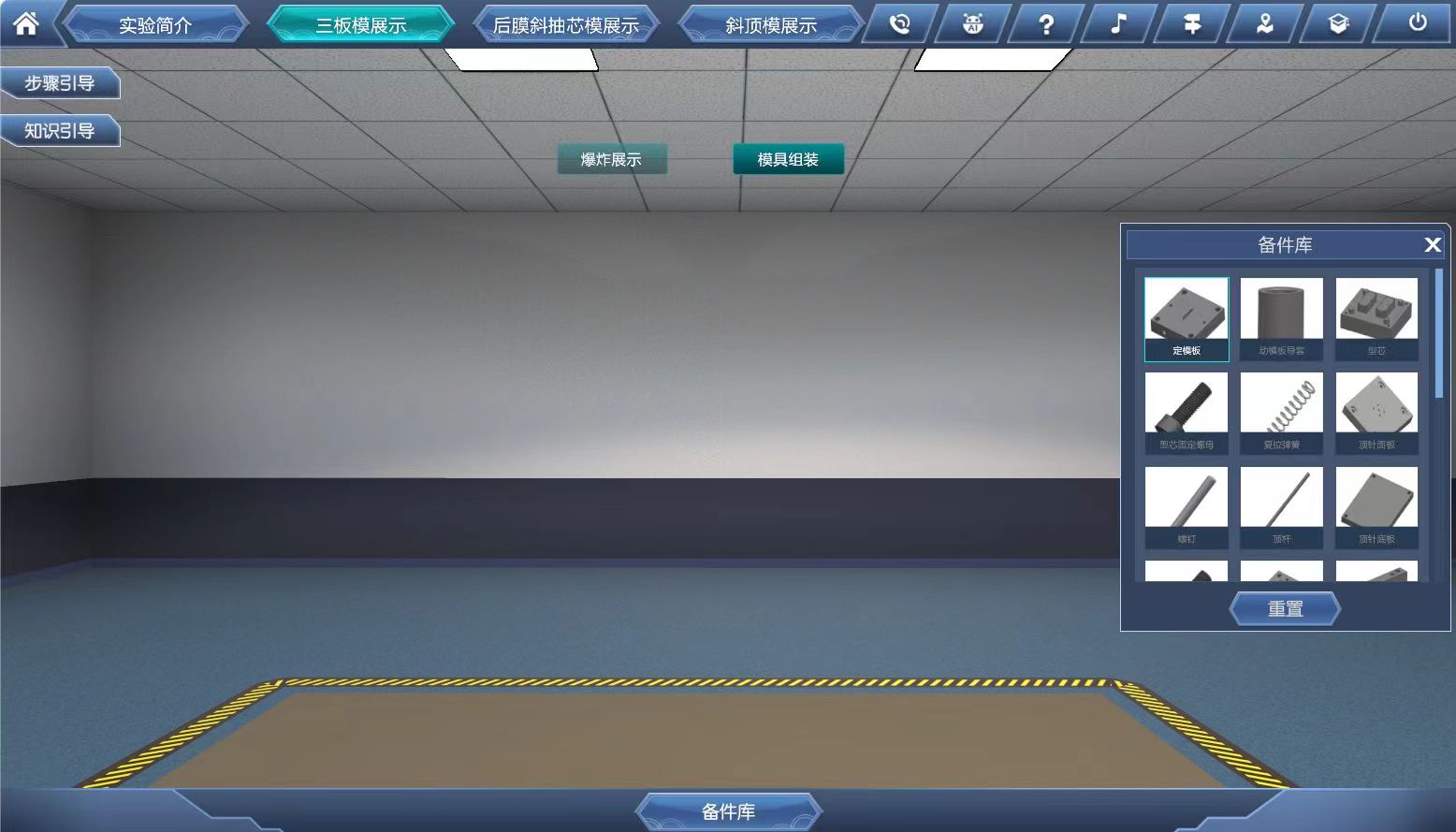

（2）三板模模具组装：桌面上半部分摆放模具的各个部件，部件并不是无序摆放，而是根据其系统结构所属分类摆放。以三板模为例，三板模分为顶出系统、型芯结构和浇注系统。则顶出系统的部件放置在界面上半部分的左边，型芯结构的部件放置在上半部分的中间，而浇注系统的部件则放置在上半部分的右边。
2.后模斜抽芯模展示虚拟仿真实验

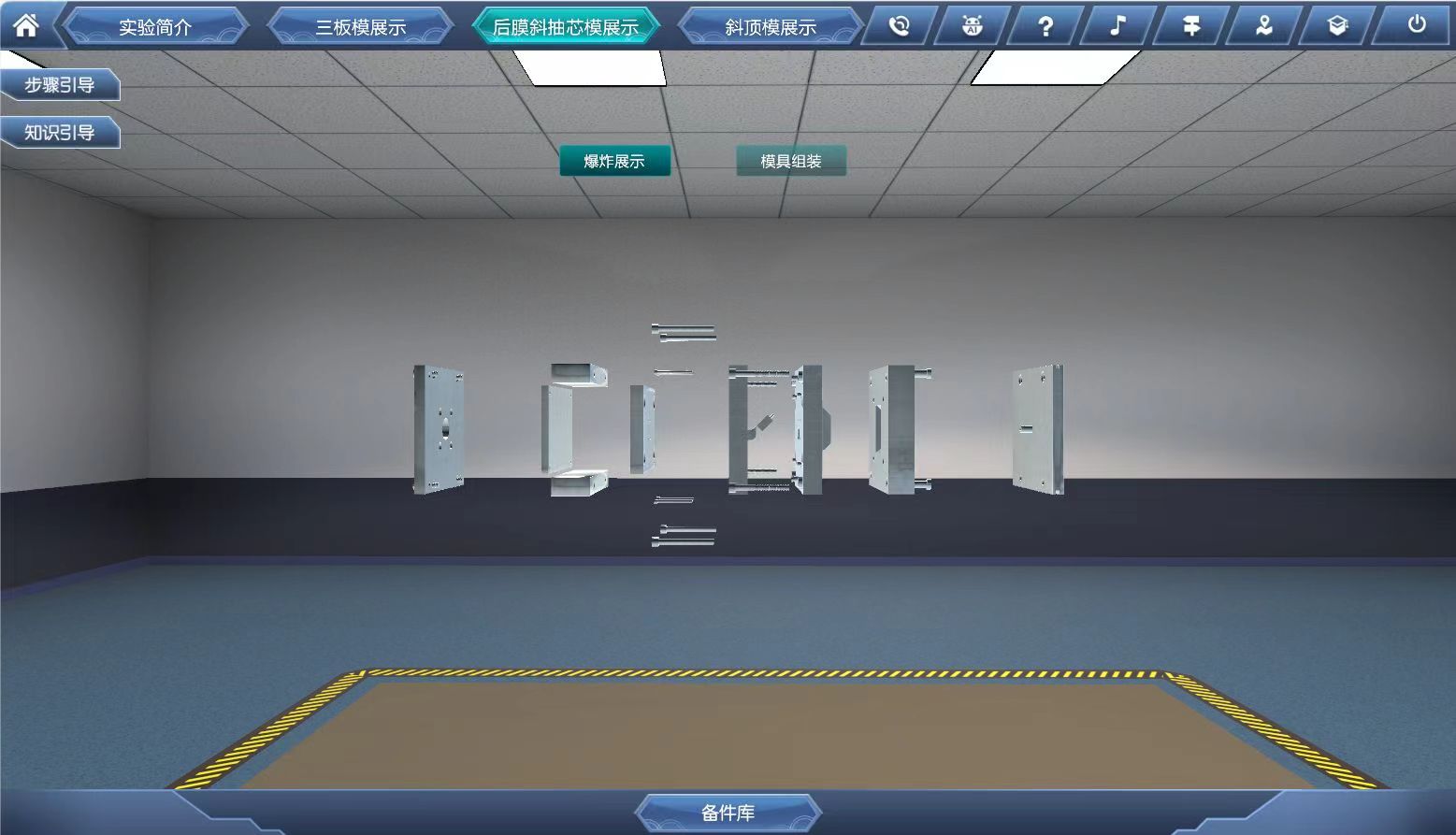

（1）后模斜抽芯模爆炸展示：熟悉后模斜抽芯模的结构，能够熟练运用拆装工具，对后模斜抽芯模进行拆卸和装配。了解后模斜抽芯模在注塑机上的运动过程。
（2）后模斜抽芯模模具组装：在实际生产过程中模具的装配方法和顺序多种多样，以下所列的只是其中的一种常见的装配过程
3.斜顶模展示虚拟仿真实验
（1）教斜顶模爆炸展示：斜顶机构是常见的抽芯机构之一，常用于制品内侧面存在凹槽或凸起结构，强行推出会损坏制品的场合。在推出过程中，斜顶的运动可以分解成一个垂直运动和一个侧向运动，其中侧向运动用于完成倒扣位置的成型，垂直运动则具有和顶杆相同作用的顶出产品的功能。斜顶主要有三部分构成：成型部分、定位部分和导向部分

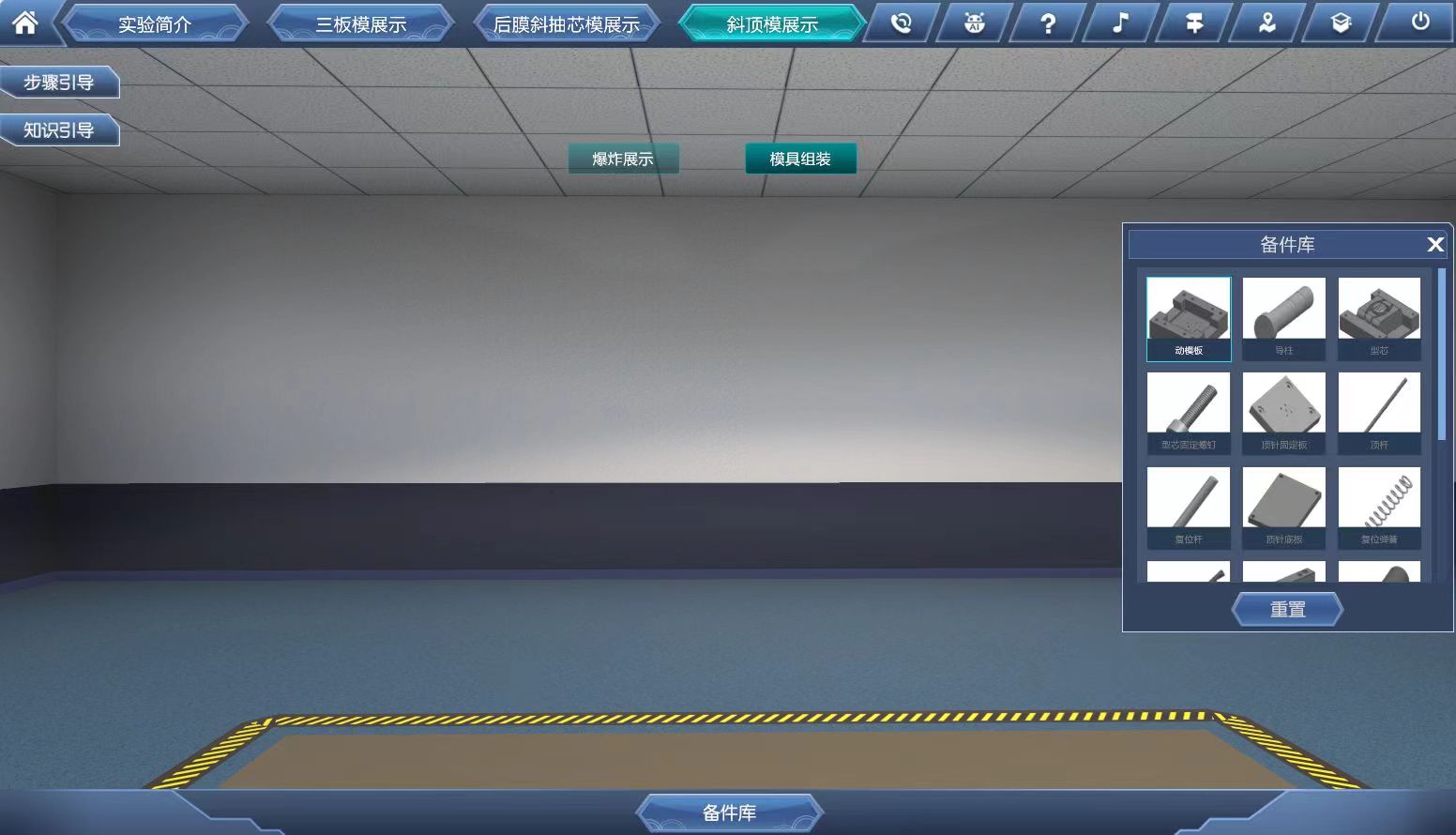

（2）斜顶模模具组装：熟悉斜顶模的结构，能够熟练的对斜顶模进行装配。
4.哈夫模展示虚拟仿真实验
（1）哈夫模爆炸展示：哈夫是英文“half ”的译音，就是一半的意思，就是指模具分成两半拼合的。在管子冲模上应用最多，用两个半圆的“哈夫块”把管子夹紧再冲裁。两个半圆实际上还差一点点才是完整的半圆，完全拼合的时候，对管子侧面产生很大的挤压力，可以夹紧管子，但是又不会把管子夹变形。
（2）哈夫模模具组装：熟悉哈夫模的结构，能够熟练的对哈夫模进行装配。
5.潜水口模展示虚拟仿真实验

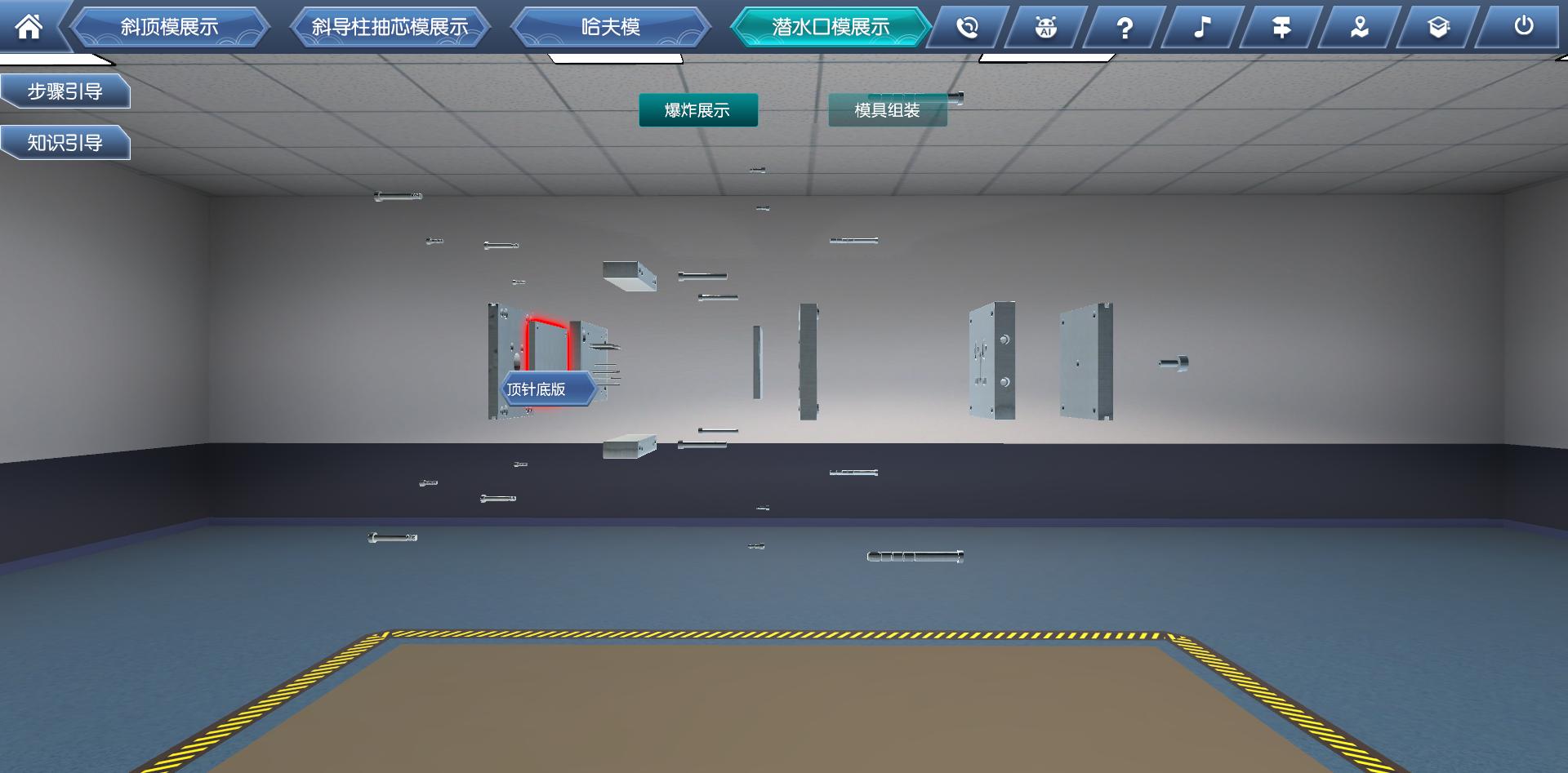

（1）潜水口模爆炸展示：潜水口模具是一副潜水口模，也就是说用的是潜水式浇口，这种浇口与点浇口类似，不过采用潜伏浇口只需要两板式单分型面分型。为了避免浇口痕迹，在推杆上开设了二次浇口，这种浇口压力损失大，必须提高注射压力。
（2）潜水口模模具组装：熟悉潜水口模的结构，能够熟练的对潜水口模进行装配。
6.潜水口模展示虚拟仿真实验
（1）潜水口模爆炸展示：潜水口模具是一副潜水口模，也就是说用的是潜水式浇口，这种浇口与点浇口类似，不过采用潜伏浇口只需要两板式单分型面分型。为了避免浇口痕迹，在推杆上开设了二次浇口，这种浇口压力损失大，必须提高注射压力。
（2）潜水口模模具组装：熟悉潜水口模的结构，能够熟练的对潜水口模进行装配。
实验目标：
实训的目的在于让学生能够真正的学会需要的知识以及技能。熟悉模具的结构，能够熟练运用拆装工具，对模具进行拆卸和装配。建立实验室每套模具的三维数字化模型。
