火箭武器系统虚拟仿真实验

负责人:周成 专业:武器系统与工程 查看项目
南京理工大学 火箭武器系统虚拟仿真实验

火箭武器是依靠发动机的推力把杀伤兵器投射到被毁伤目标的一种军用武器,主要由火箭炮、火箭弹组成,结构复杂、体积庞大。火箭武器系统设计涉及弹道、射击精度、火箭弹、火箭炮、发射动力学仿真相关专业知识,设计存在一定的难度,且火箭武器系统实验费用高、危险性大、对环境有一定污染,设计完成后难以通过实物的方式进行验证。

南京理工大学 火箭武器系统虚拟仿真实验

南京理工大学

实验简介:

火箭武器是依靠发动机的推力把杀伤兵器投射到被毁伤目标的一种军用武器,主要由火箭炮、火箭弹组成,结构复杂、体积庞大。火箭武器系统设计涉及弹道、射击精度、火箭弹、火箭炮、发射动力学仿真相关专业知识,设计存在一定的难度,且火箭武器系统实验费用高、危险性大、对环境有一定污染,设计完成后难以通过实物的方式进行验证。

设计原则:

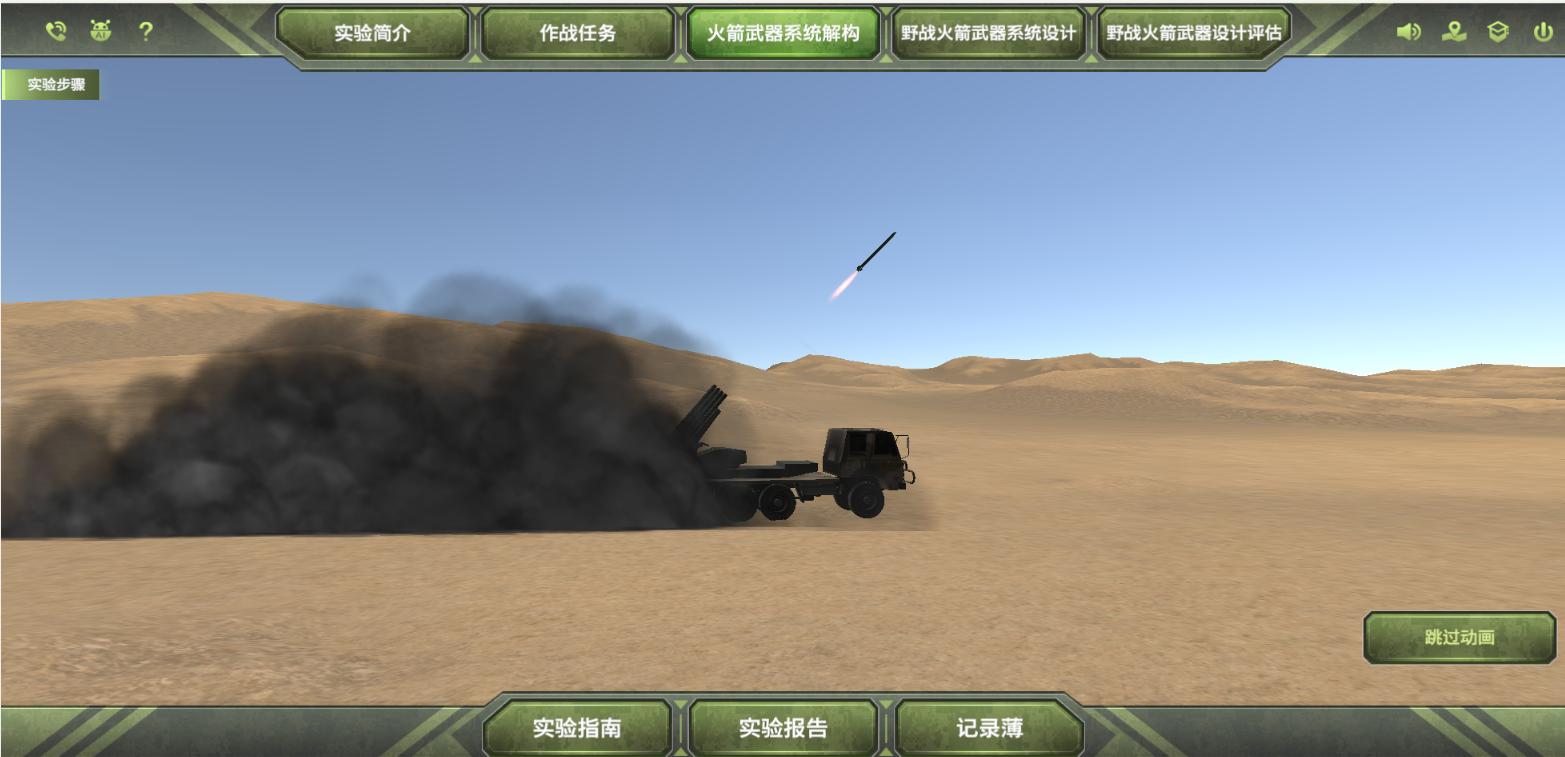

实验以某122mm火箭炮作战任务为导向,根据目标任务确定火箭武器系统设计指标。全部实验项目围绕设计指标开展,分为三部分。第一部分,通过某野战火箭打击过程演示为主线-围绕打击过程各环节解构火箭武器系统。主要包含火箭炮系统拆装、火箭弹工作原理、火箭外弹道、射击密集度等内容,通过该实验学生了解火箭武器系统工作过程,了解野战火箭武器系统结构、单兵火箭武器系统结构、机载火箭武器系统结构,火箭弹工作原理,外弹道知识射击密集度知识,为火箭武器系统设计作知识准备。第二部分,按照野战火箭武器设计流程,根据设计指标,依次进行火箭弹设计、定向器设计、火箭炮设计、发射动力学仿真、射击密集度计算实验,完成火箭武器系统的设计与相关仿真计算,得到符合设计指标的火箭武器系统各组成部分。根据设计结果优劣与设计迭代次数评价各项实验,得到各实验报告。第三部分,试射设计的火箭武器系统,考核是否完成各项设计指标,输出火箭武器系统设计报告。同时进行连级6门火箭炮连射演示。

实验目标:

(1)了解火箭武器系统组成及设计流程

(2)了解火箭武器系统发射过程,了解火箭外弹道、射击密集度,了解火箭弹工作原理

(3)了解122mm火箭炮结构组成、122mm火箭弹结构组成。

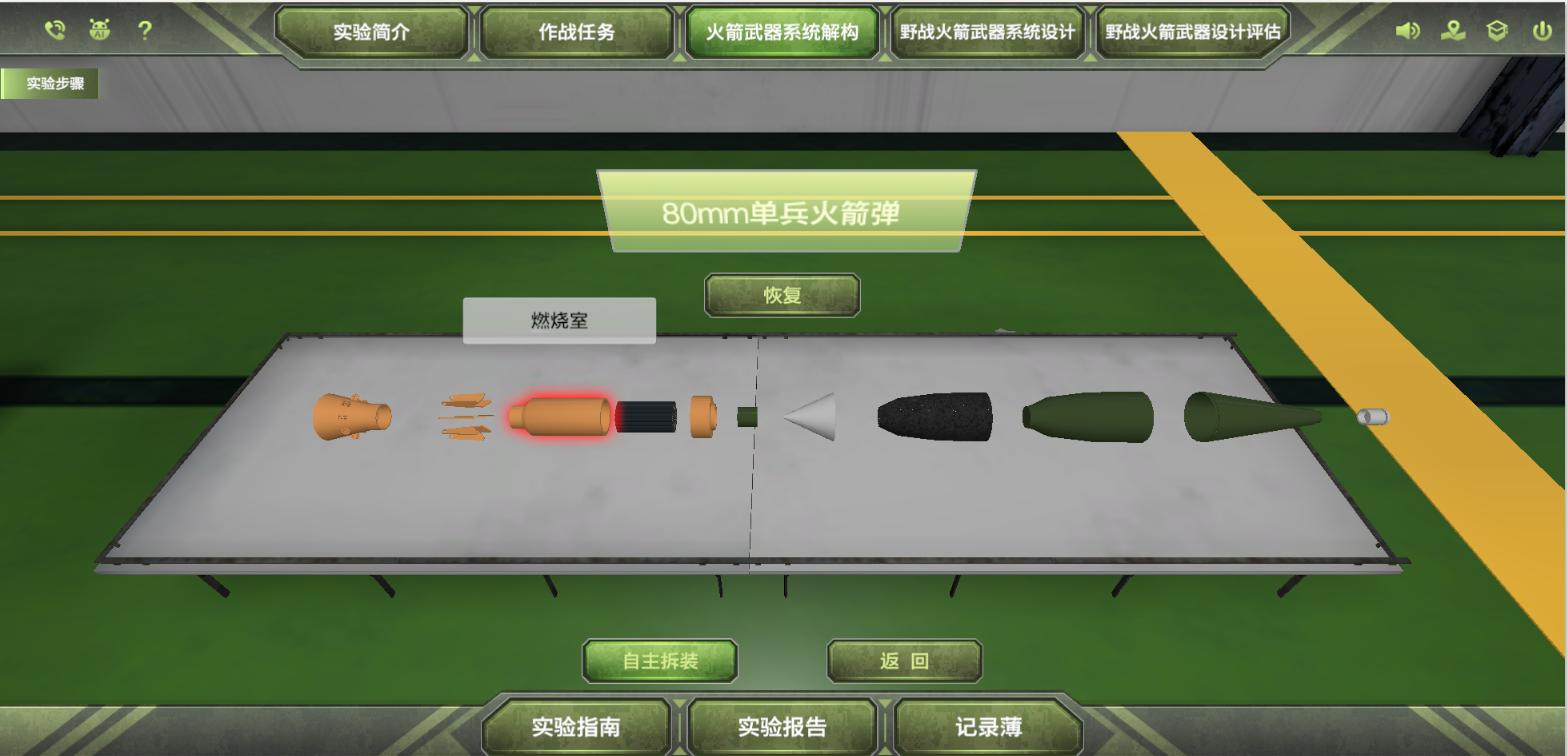

(4)了解80mm单兵火箭发射筒结构组成,80mm单兵火箭弹结构组成。

(5)了解90mm机载火箭发射架结构组成、90mm火箭弹结构组成。

(6)掌握火箭弹设计方法。

(7)掌握定向器结构设计方法

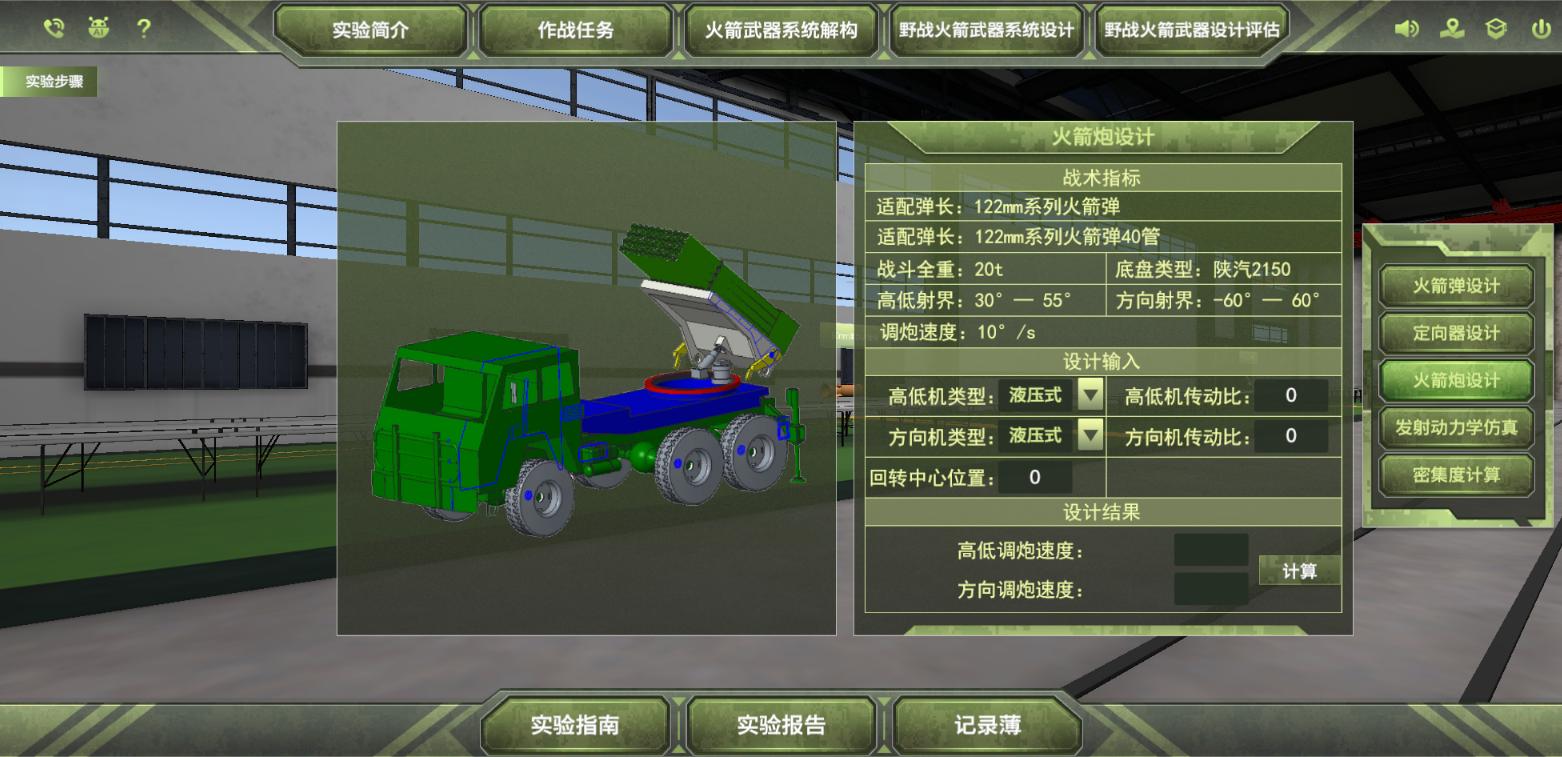

(8)掌握火箭炮结构设计方法。

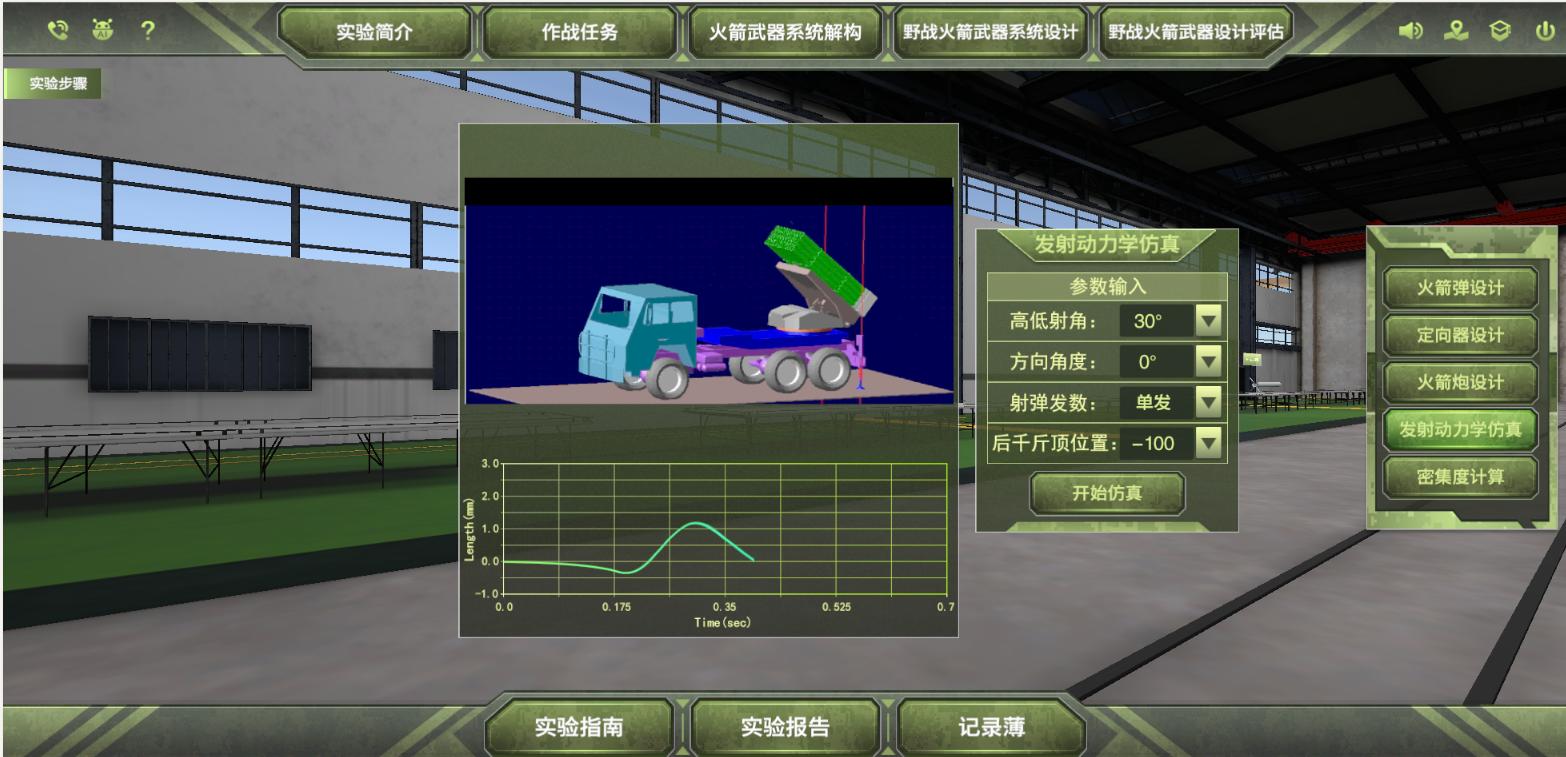

(9)掌握火箭炮发射动力学仿真分析方法。

(10)掌握射击密集度计算方法。

实验要求:

在以往实验教学中,“武器系统与工程”、“武器发射工程”专业的《火箭发射系统结构分析》《固体火箭发动机原理》《火箭外弹道基础》课程实验独立进行,实验只针对本课程涉及的内容,不涉及实验所需的其它相关专业知识,学生在不了解其它专业知识情况进行实验,实验效果差。火箭武器系统虚拟仿真实验首次突破专业课程界限,以某野战火箭武器系统设计为任务,综合火箭外弹道、射击密集度、火箭弹、火箭炮相关实验,让学生系统学习火箭武器相关知识。

武器系统与工程虚拟仿真实验

武器发射工程虚拟仿真实验

火箭发射系统结构分析虚拟仿真实验

固体火箭发动机原理虚拟仿真实验
